imec突破High-NA EUV化學放大阻劑極限 加速半導體廠佈局埃米世代

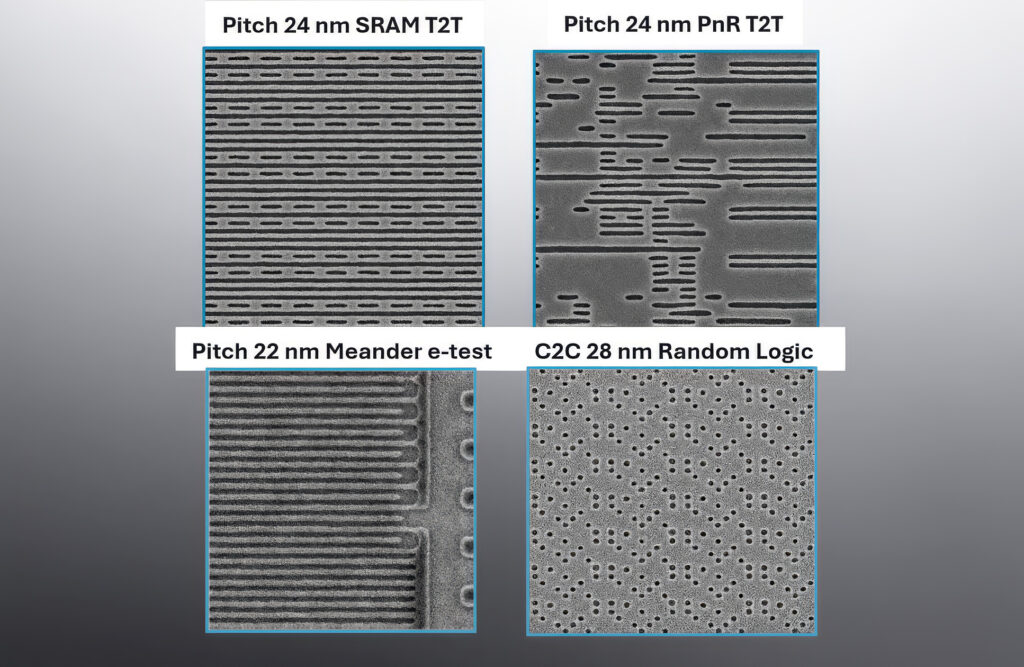

典型0.55NA EUV晶圓的掃描式電子顯微鏡(SEM)影像展示了用於窄間距邏輯金屬與通孔結構的化學放大阻劑圖形化技術,這些結構包含SRAM(AEI)、佈局繞線(PnR)(AEI)、蛇型電性測試(ADI)以及28奈米C2C隨機邏輯通孔(ADI)(AEI=蝕刻檢測後,ADI=顯影檢測後)。
imec成功將成熟的化學放大阻劑(CAR)平台擴展應用於High-NA EUV單次圖形化製程,加速未來的14埃米與10埃米邏輯設計節點的發展。

在近期舉行的2026年國際光電工程學會(SPIE)光罩技術暨極紫外光微影會議上,比利時微電子研究中心(imec)發表新的微影研究成果,成功將成熟的化學放大阻劑(CAR)平台擴展應用於高數值孔徑極紫外光(High-NA EUV)單次圖形化製程。這項進展主要鎖定未來的14埃米(A14)與10埃米(A10)邏輯設計節點,是半導體產業邁向埃米世代的重要。

這個製程是在採用化學放大阻劑的High-NA EUV微影單次圖形化步驟後,製作窄間距隨機邏輯結構圖形的技術可行性。邏輯結構包含間距小至22奈米的導線/間距,以及中心間距為28奈米的通孔。成果顯示,發展穩健的化學放大阻劑(CAR)技術能夠導入14埃米/10埃米邏輯技術節點的多層元件層High-NA EUV單次圖形化應用。
